弹簧常用符号和单位

发布日期:2020-08-06      浏览量:9654

A――弹簧材料截面面积(mm²;当量弯曲刚度(N/mm)      a――距形截面材料垂直于弹簧轴线的边长(mm

B――平板的弯曲刚度(N/mm)                            b――高径比;距形截面材料平行于弹簧轴线的边长(mm

C――螺旋弹簧旋绕比;碟簧直径比     D――弹簧中径(mm)     D1――弹簧内径(mm)    D2――弹簧外径(mm)   d――弹簧材料直径(mm

E――弹簧模量(MPa)    F――弹簧的载荷(N)    F'――弹簧的刚度     Fj――弹簧的工作极限载荷(N)      Fo――圆柱拉伸弹簧的初拉力(N

Fr――弹簧的径向载荷(N)   F'r――弹簧的径向刚度(N/mm)   Fs――弹簧的试验载荷(N)  f――弹簧的变形量(mm) fr――弹簧的静变形量(mm)

fs――试验载荷Fs下弹簧的变形量(mm);线性静变形量(mm)  fo――拉伸弹簧对应于处拉力Fo的假设变形量(mm);膜片的中心变形量(mm

G――材料的切变模量(MPa)   g――重力加速度 (g=9800mm/s²)   H――弹簧的工作高(长)度(mm)  Hb-----弹簧的压并高(长)度 (mm

Ho――弹簧的自由高(长)度(mm)         Hs――弹簧试验载荷下的高(长)度(mm)    h―― 碟形弹簧的内载锥高度(mm) 矩形截面的厚度(mm4

 Ip――截面极惯性矩(mm4)      K――曲度系数         Kt――温度修正系数          L――弹簧材料的展开长度(mm)

l――弹簧材料有效工作圈展开长度(mm);板弹簧的自由弦长(mm)    M――弯曲力矩(N?mm)    m――作用于弹簧上物体的质量(kg

ms――弹簧的质量(kg)    N――变载荷循环次数     n――弹簧的工作圈数     nz――弹簧的支承圈数     n1――弹簧的总圈数

p’弹簧单圈的刚度(N/mm)   R――弹簧圈的中半径(mm)   R1――弹簧圈的内半径(mm)     R2――弹簧圈的外半径(mm)  r――阻尼系数

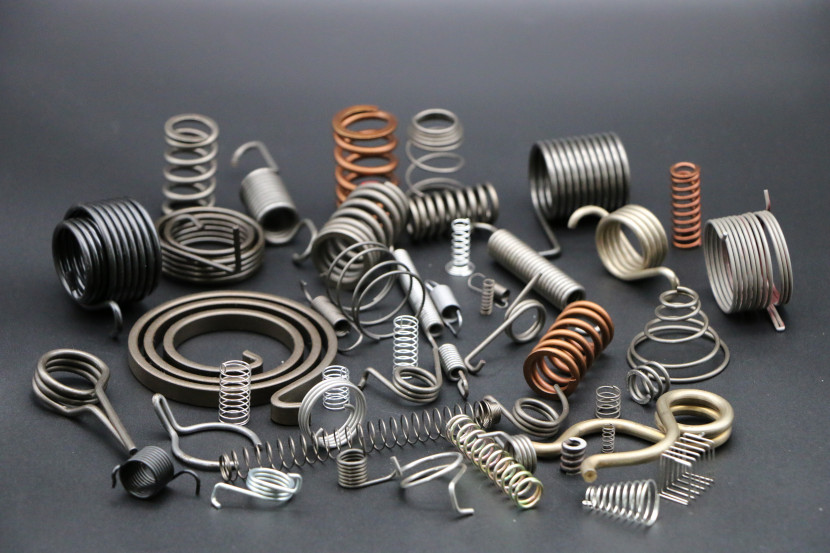

弹簧


S――安全系数     T――扭矩;转矩(N.mm)   T’――扭转刚度(N?mm /º))  t――弹簧的节矩   tc――钢索节距(mm

U――变形能(N.mm);(N.mm.rad)   V――弹簧的体积(mm³)   v――冲击体的速度(mm/s)   ρ――材料的密度(kg/mm³

Zm――抗弯截面系数(mm³)           Zt――抗扭截面系数(mm³)           α――螺旋角(º)         β――钢索拧角(º);圆锥半角(º)

δ――弹簧圈的轴向间隙(mm)      δr――组合弹簧圈的径向间隙(mm)      η――系数        θ――扭杆单位长度的扭转角(°rad

κ――系数     μ――泊松比;长度系数     ν――弹簧的自振频率(Hz)    σ――弹簧工作时的正应力(Mpa)      σb――材料抗拉强度(Mpa)

σj――材料的工作极限应力(Mpa)    σs――材料的抗拉屈服点(Mpa)   τ――弹簧工作时的切应力(Mpa)  Vr――弹簧所受变载荷的激励频率(Hz

τb――材料的抗剪强度(Mpa)   τj――弹簧的工作极限切应力(Mpa)    τo――材料的脉动扭转疲惫极限(Mpa)    τs――材料的抗扭屈服点(Mpa

τ-1――材料的对称循环扭转疲惫极限(Mpa)   φ――扭转变形角(ºrad
